Winchester’s POST

Автор: | Опубликовано в Xbox 360 18 комментариев

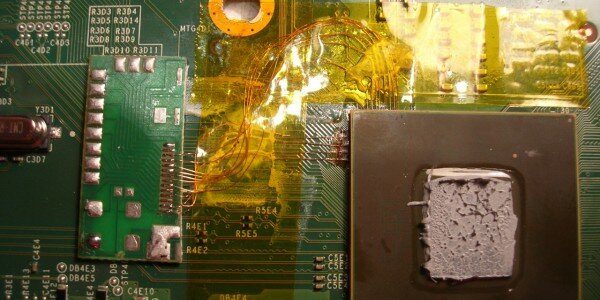

wincpu_mini_2
На прошлую мою статью с предложением припаять проводки к шарам действительно откликнулись!
Про результаты — читайте далее.

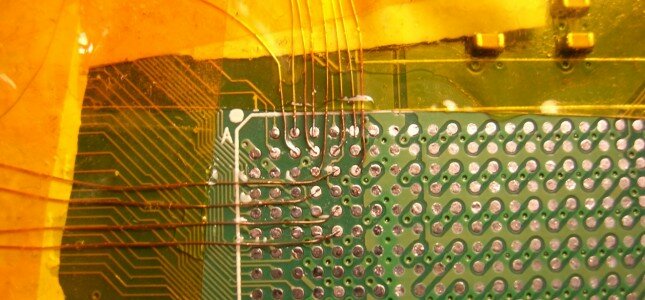

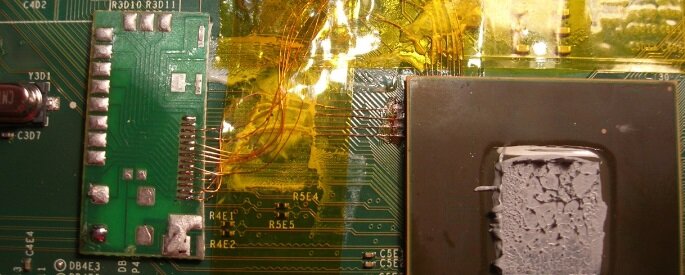

Благодаря mihail21, приславшему матплату и stasik008, припаявшему проводки, удалось «пощупать» шары процессора, предположительно отвечавшие за POST шину. Что имеем в итоге:

win_wires

win_wires2

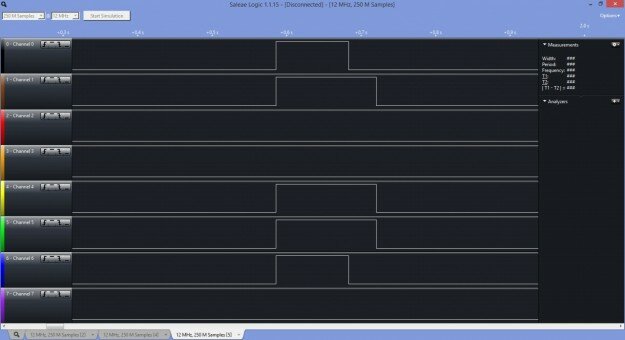

В общем, после прослушивания всех точек, нашлось пять «рабочих»:

winlog

К сожалению, кроме одного импульса при включении, на них ничего не было 🙁 Очень похоже, что POST шина каким-то образом была отключена.

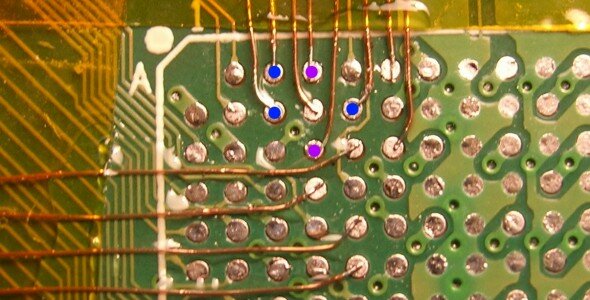

Для интересующихся, отметил точки, где были замечены импульсы (синий — короткие, фиолетовый — длинные)
winpost2

При всём этом интересно, что в сети есть сведения о успешном гличе новых материнок!
TX тоже намекали на это. То ли они POST включили каким-то неизвестным мне образом, то ли вообще что-то иное используют. Что ж, будем ждать дальше.
