Winchester’s CPU

Автор: | Опубликовано в Xbox 360, Новости 35 комментариев

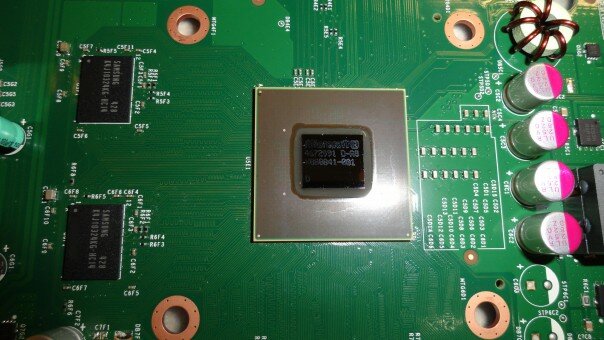

Как вы уже знаете, появились невзламываемые (на данный момент) приставки — Winchester. А теперь посмотрим, что в них нового и насколько сложно их будет «офрибутить».

Речь пойдёт только про CPU. Хоть изменениям подверглись и Southbridge и некоторые другие элементы системы, роль этих модификаций незначительна.

wincpu

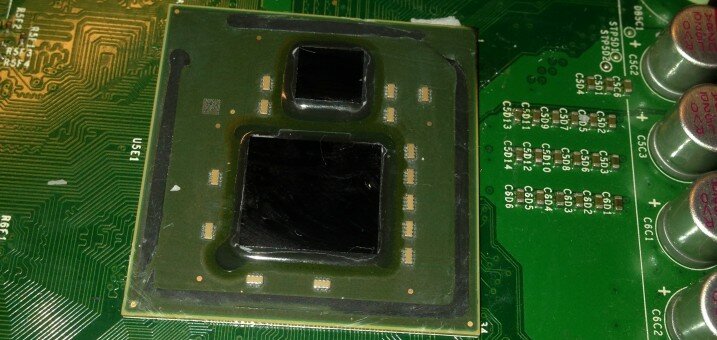

Сравним со старым:

copu_open

Видно, что вместо двух кристаллов теперь один, да и конденсаторов на плате нет. Но только ли в этом различия? Сравним площадки под процами!!

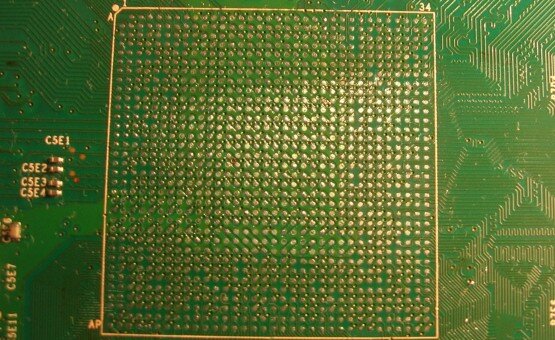

Вот площадки под старый проц:
tripads

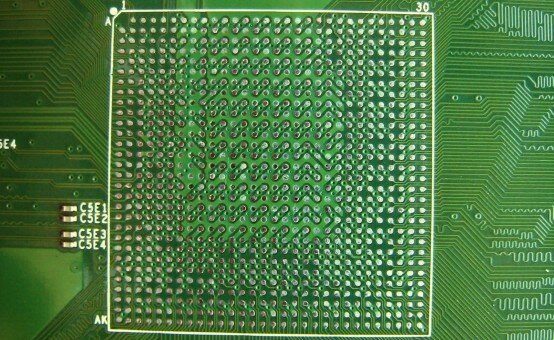

А вот под новый:
winpads

Как можно заметить, количество ног у старого и нового процессоров отличается! Было 34 * AP, а стало 30 * AK
Это означает, что заменить процессор на старый не получится, изменили распиновку.

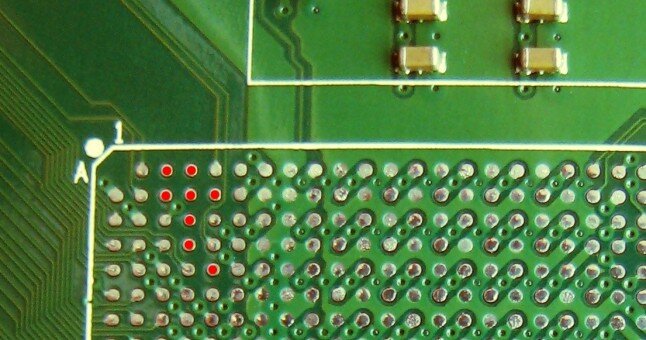

Кроме того, можно предположить расположение POST_BUS:
winpost

Уверен, после нашей предыдущей статьи, за которой последовало производство Postfix Adapter, разработчики Xbox 360 засунули post_out1 куда подальше. Возможно, получится создать postfix и для далеких шаров, но представить, как будут производить такую загогулину, я не могу 🙂

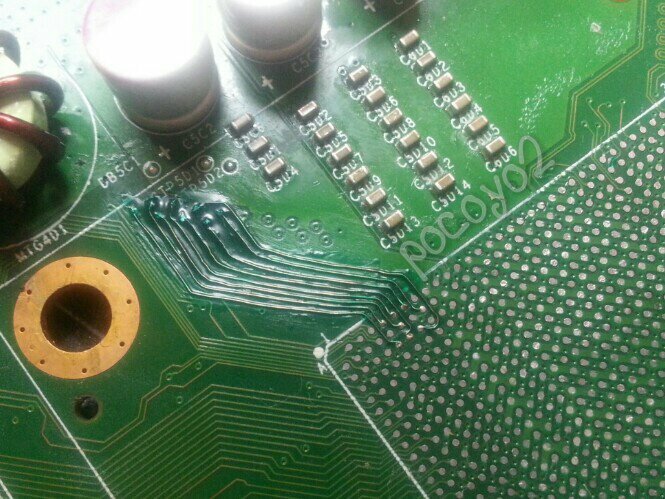

Но можно и сделать вот так:
mostfix

Ага, восстанавливать дорожки вручную. Правда, я не знаю, какая именно точка нам нужна… И в связи с тем, что я наконец получил новую материнку, возникает вопрос.
Кто из москвичей сможет провести такую процедуру, как показана выше на фото??
