Удобный и дешёвый Dual NAND

Автор: | Опубликовано в Xbox 360, Новости 29 Comments

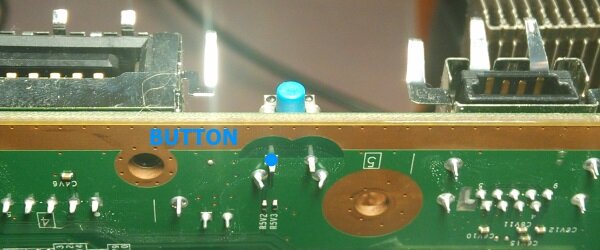

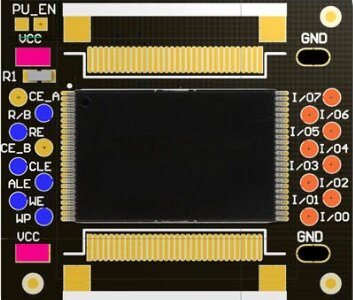

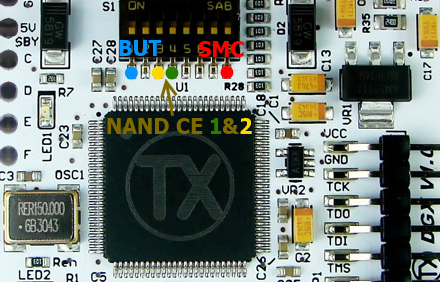

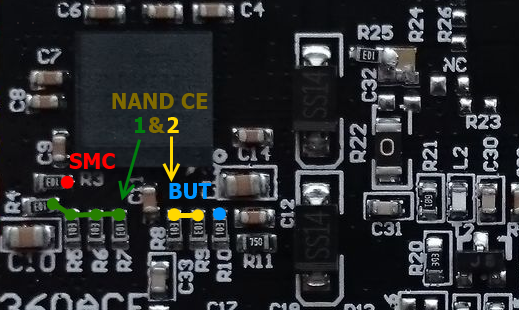

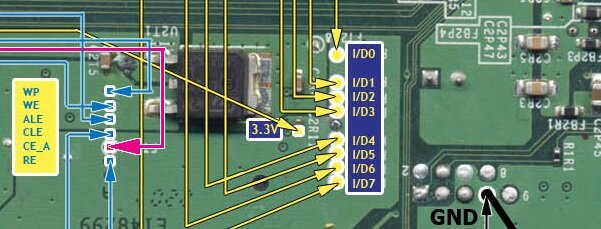

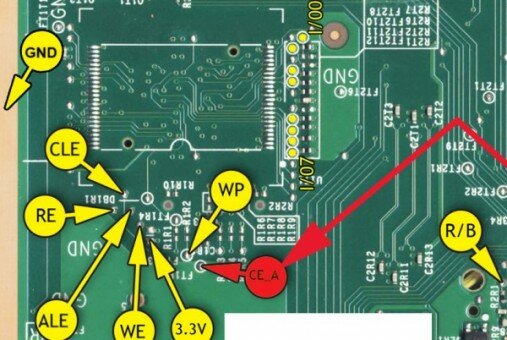

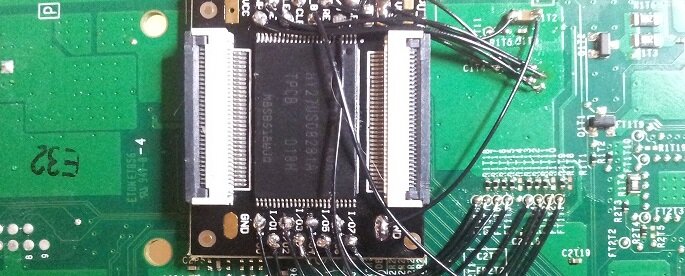

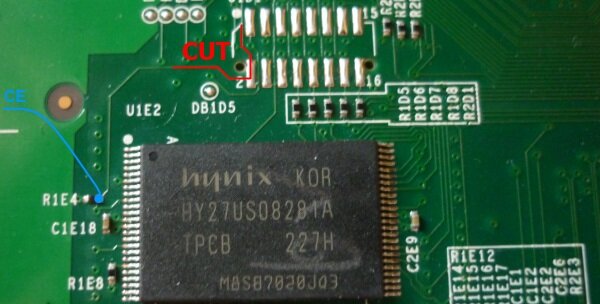

sq_mini Когда-нибудь слыхали про Dual NAND? В России он не очень популярен, и одна из причин — высокая стоимость устройства. Я решил проблему кардинально — написал особую прошивку для x360ace / DGX. По-моему, вышло неплохо. Dual NAND ставят, чтобы иметь и Freeboot и обычную систему на одной приставке. Таким образом, можно играть в Live и в то же время иметь возможность запустить любой неофициальный софт. Из имеющихся решений есть Matrix Trident, TX Demon, Squirt Dual NAND. И если первые два используют дополнительные чипы, то Squirt прикрутил всё к своим глич чипам. Вот такие платы продаются всего по 10$: squirt_nand Их удобно припаивать, есть все необходимые контакты для управления. В общем, к ним я и прикрутил x360ace. Распиновка самой платы на ней же и написана: sq_pcb Картинки распайки на плате, взятые из архива Squirt 360: Corona (16 MB): nand_corona Trinity: nand_pins Phat: nand_phat Важная роль отводится точкам CE (на плате приставки) и CE_B (на плате с NAND). Они будут использованы для управления чипами памяти. Распиновка чипов DGX и x360ace: dgx_pinout Важно! Все выключатели должны стоять в положении OFF. ace_pinout Точки CE были упомянуты выше, ставьте как угодно. По дефолту запускается первый NAND. Точки BUT и SMC: smc_reset but_slim На фат кнопка немного в ином месте: but_phat Чуть не забыл. Таки придётся перерезать вот эту дорожку (Trinity): cut_nand В случае с фат похожая ситуация, третья сверху дорожка. cut_nand_phat На короне после разрезания дороги, CE нужно паять в другое место: cut_nand_corona cut_nand_corona_2 Не хотите резать дорожку? Можете попробовать увеличить допустимую нагрузку на чип! Подключите CE от Xbox не к одному входу, а сразу к нескольким. Я добавил дополнительные порты на чип: ace_pinout_2 dgx_pinout_2 Для изменения используемого чипа памяти, нужно удерживать в течение секунды кнопку sync up. После изменения, чип моргнёт один или два раза, сигнализируя о номере выбранного NAND. Выглядит это как-то так: http://www.youtube.com/watch?v=I3E4r5ga0Lg Я сделал лишь несколько прошивок, если вам нужны другие тайминги — пишите в комментариях. DOWNLOAD обновлённый архив для слим ЗДЕСЬ P.S. Исходники — на гитхабе. P.P.S. PayPal — 15432@mail.ru Ах да, спасибо -crazy- за чип 🙂
