SlimKey на любом PC!
Наконец довел до конца давнюю идею. Теперь ключ с Slim привода можно считать на любом компьютере.
Сначала, как обычно, немного теории.
На любом компьютере DG-16D4S переходит в вендор с помощью замыкания MPX01, но при этом, ключ не читается. Аналогичная ситуация на DG-16D2S при методе PhatKey — если просто перезагрузить привод, ключ тоже не читается.

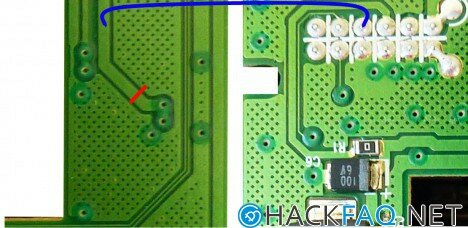

Это происходит из-за очистки оперативной памяти при перезапуске. Для того, чтобы она не очищалась, нужно оставлять питание процессора. В D2S приводах это легко решалось отдельным отключением 3.3в, но в Slim приводах уже не так просто отключить лишь одно питание. Поэтому, следует переделать систему питания, а именно — заменить 3.3в канал питания на внешний (а не со стабилизатора).

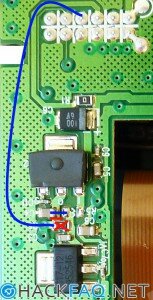

Либо вариант чтоб не переворачивать плату:
По красным линиям отрезать (или убрать элемент), по синим соединить.
Привод после такой модификации будет работать в приставке, так что не беспокойтесь.
Теперь, перейдем к делу. В JungleFlasher видим привод, нажимаем SlimKey — Нет. Если у вас проблемы с снятием (а иначе, вам эта статья и не нужна), то он выдаст ошибку MTK Vendor Intro Failed и попросит перезагрузить приставку.
Далее понадобится работать с MPX01 и проводками питания.

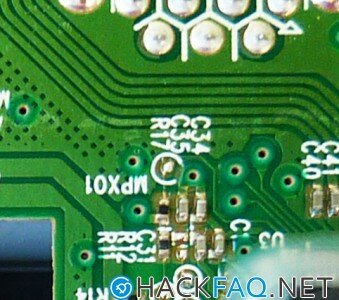

Точка МРХ01 находится тут:

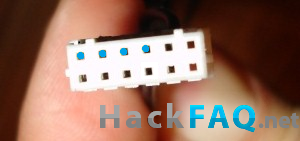

Для замыкания её на заземление, нужно, например, взять гвоздь, привязать его проводком к корпусу приставки и тыкать им в точку. Но лучше подключить его к одному из проводков заземления:

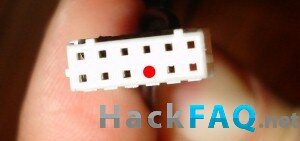

3.3в проводок находится тут
нужно будет его вытаскивать при подключенном питании приводе, чуть отогните держатель контакта.
Ну теперь и сам фокус. С выключателем на 3.3в проще, но можно и просто вытаскивать — вставлять проводок питания. Внимание! Время на действие ограничено!
- В окошке ошибки, нажмите Да
- Затем отключите 3.3в
- Теперь замкните MPX01 на заземление
- Удерживая заземление на МРХ01, включите 3.3в
- Программа должна выдать, что найден привод со статусом 0х72
- Пойдут точки процесса чтения ключа.
- В этот момент (одна-три точки), быстро перезагрузите привод (вытащите/вставьте 3.3в проводок). Не вытаскивайте штекер целиком! Это может повредить приставку!
- Точки не должны останавливаться и JungleFlasher вскоре предложит сохранить ключ.
Если вы не успели, либо сделали что-то не так, программа выдаст SlimKey Failed. Ничего страшного, перезагрузите привод и пробуйте еще.
Вот как все выглядит на практике:
