Как убрать фрибут?

Автор: | Опубликовано в FAQ Мастерская, Xbox 360 32 Comments

kill_sparrow

Предположим, у вас стоит фрибут, но вы хотите в Live и потому его нужно убрать. Логично, что ломать проще, чем строить, потому кажется, что убрать фрибут тоже просто. Как бы не так! В этой статье я расскажу, как убрать фрибут в домашних условиях.

В дальнейшем, понадобятся данные процессора приставки — фьюзы. Подробнее про них можно почитать в статье CPU Fuses.

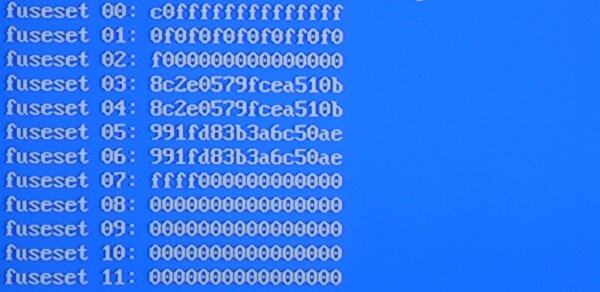

Для того, чтобы их считать, запустите XeLL кнопкой открытия лотка и сделайте фото строчек с фьюзами, как в примере ниже.
my_fuses

Возможные проблемы:

  • XeLL не выводится на экран ни по AV, ни по HDMI

    Считайте fuses.txt по сети с помощью данной статьи.

  • Красный экран с ошибкой Segmentation Fault

    Вытащите из приставки USB флешку. XeLL падает при виде флешек 16 ГБ и больше.

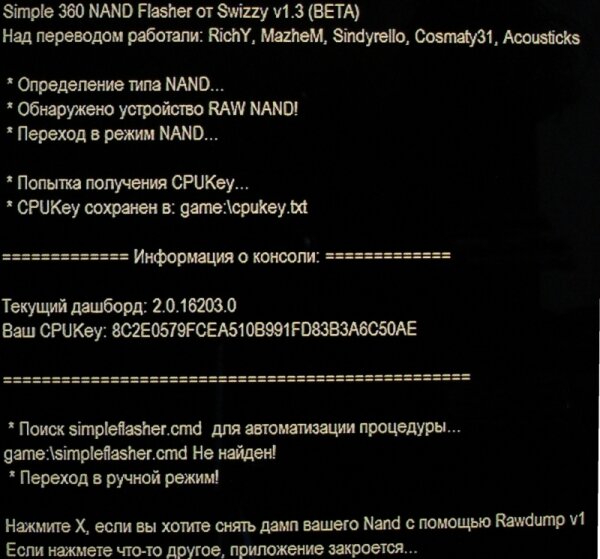

Теперь нужно считать дамп памяти приставки. Рекомендую использовать Simple NAND Flasher by Swizzy 1.3, так как он прост в использовании и на русском языке. Просто запустите .xex файл через XexMenu или FSD и следуйте инструкциям

swizzy_1

Возможные проблемы:

  • При чтении возникнут ошибки, в логе будут надписи про Bad block

    Это не является ошибкой. Просто память содержит плохие участки.

Наконец, нужно собрать образ для записи в приставку. Вам понадобится xeBuild 1.08 и файлы для сборки нужной версии дашборда.

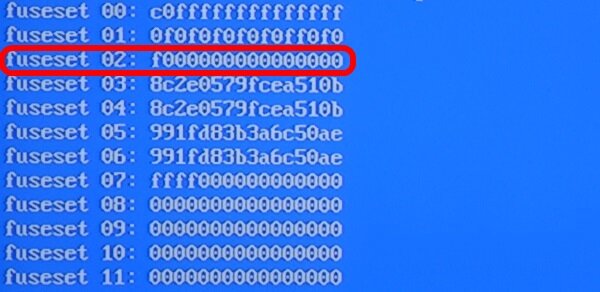

Версию определить можно по положению последнего символа f строки 02 в фотографии фьюз:
fuses_02
Xbox 360 SLIM:
Если последняя f стоит на:

  • 1 или 2 месте — нужен 14699 дашборд
  • 3 месте — нужен 14719 дашборд
  • 4 месте — нужен 16537 дашборд
  • 5 месте и выше — на момент написания статьи, такого дашборда не было, может, у вас Fat приставка?

Xbox 360 FAT:
Если последняя f стоит на:

  • 1 — 5 месте — нужен 7471 дашборд
  • 6 — 7 месте — нужен 14699 дашборд
  • 8 — 10 месте — нужен 14719 дашборд
  • 11 — 12 месте — нужен 16537 дашборд
  • 13 месте и выше — на момент написания статьи, такого дашборда не было

Определившись с дашбордом, скачайте файлы нужного вам и поместите в папку с xebuild:
7371 files,  14699 files,  14719 files,  16537 files

Также, переименуйте дамп памяти flashdmp.bin, полученный с помощью Simple Flasher, в nanddump.bin и поместите его в папку mydata (что в папке с xebuild). Туда же поместите файл cpukey.txt с ключом процессора, он тоже должен был появиться после чтения с помощью Simple Flasher

Возможные проблемы:

  • cpukey.txt не появился при чтении

    Создайте текстовый документ с именем cpukey.txt и напечатайте в него 03 и 05 строчки из фото фьюз (слитно). В примере из фото должно получиться 8c2e0579fcea510b991fd83b3a6c50ae

Теперь нужно определить тип приставки. Используем считанный вначале образ памяти. Попробуйте сначала определить по размеру дампа:

Если он имеет размер 66 мегабайт или больше — у вас JasperBB (Big Blocks), если 48 мегабайт — Corona4G (4 GB)

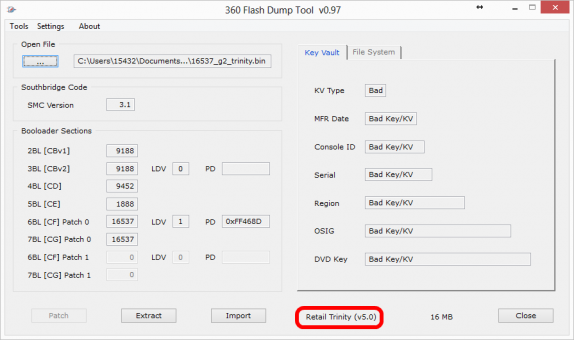

В случае, если дамп имеет размер 16 мегабайт, откройте его в 360 Flash Tool 0.97 для определения типа приставки:
flash_tool_type
Помимо двух вышеупомянутых, тип приставки может быть Xenon, Zephyr, FalconJasper, Trinity, Corona (определяется как Unknown Model).

Зная модель приставки, найдите в папке mydata/donor files/smc нужный smc.bin для вашей приставки и поместите его в mydata рядом с nanddump.bin. Это важный шаг, без него будет ошибка при сборке!
mydata_folder

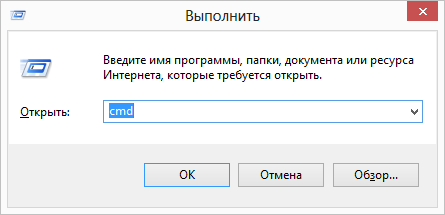

Запустите командную строку. Для этого, нажмите комбинацию Win+R (Или пуск — выполнить), наберите cmd и подтвердите выбор.
run_cmd

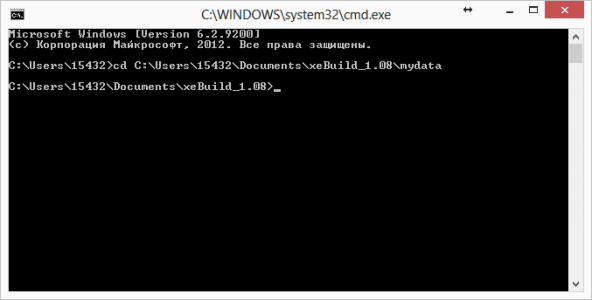

В командной строке перейдите в папку с распакованным Xebuild командой cd (после cd следует вставить путь к папке)
cmd_cd
Для сборки осталось ввести команду с нужными параметрами. Для моего примера это будет:
xebuild -d mydata -t retail -f 14699 -c trinity -o cfldv=4
Рассмотрим параметры повнимательнее.

После -f нужно указать версию собираемого дашборда (7371, 14699, 14719 или 16537)

После -c следует написать тип приставки, например, jasperbb или, как в моем случае, trinity

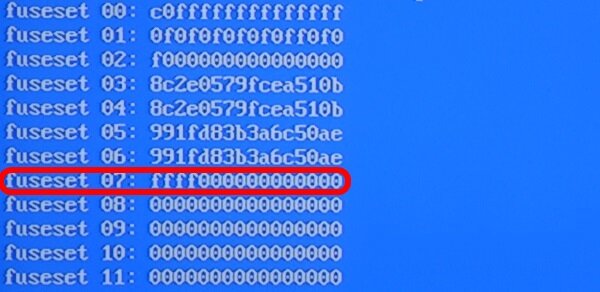

Последний параметр (LDV) нужно узнать самостоятельно, посчитав количество букв ‘f’ на фото фьюз в строках 07-10 (скорее всего, заполнена будет только первая строка).

fuses_07

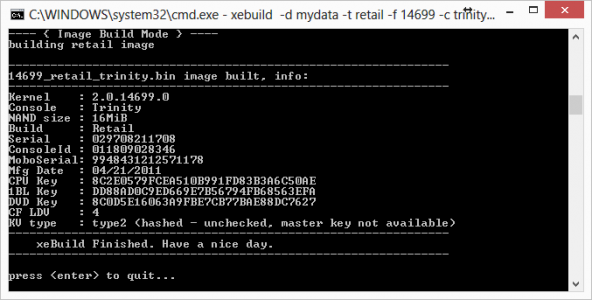

В результате сборки, вы получите образ, который следует записать в приставку.
build_image

Возможные проблемы:

  • Ошибка CPU key check failed!

    Еще раз проверьте правильность ключа в cpukey.txt

  • Ошибка Hacked SMC found?

    Убедитесь, что вы поместили нужный smc.bin из donor files/smc в папку mydata

  • Ошибка critical bootloader files are missing!

    Возможно, вы не перешли в папку с xebuild командой cd. Если вы уверены, что всё сделано верно, поместите extractor.exe в папку mydata и перетащите на него nanddump.bin — должны извлечься и пройти проверку kv.bin и fcrt.bin (если присутствует). После этого, поместите в mydata файлы из donor files/other и повторите попытку сборки.

Для записи также используйте Simple NAND Flasher, предварительно переименовав полученный образ в updflash.bin и закинув его в папку с программой.
Сразу после записи, подтвердите выход из программы и выключите консоль.

Теперь нужно отключить RGH чип (если у вас JTAG, то можно ничего не трогать).

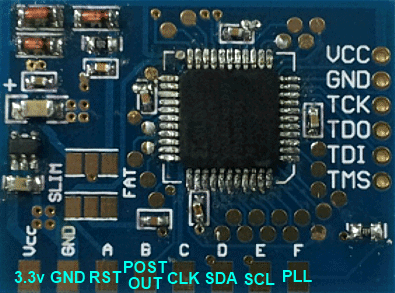

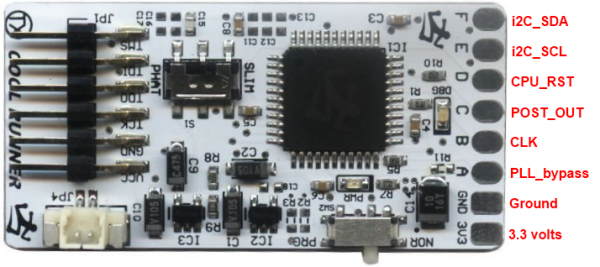

Самый простой путь отключить функциональность RGH — отрезать/отпаять и заизолировать провод post_out к ПЛИС. Ниже указаны фото наиболее популярных устройств с подписанными контактными площадками.
cr_tx matrix

После отключения RGH, можно включать приставку.

Возможные проблемы (решаются ТОЛЬКО с помощью перезаписи памяти флешером):

  • Красный огонь, ошибка 0022

    Возможно, вы неверно выбрали версию Dashboard. Могут быть и другие причины

  • Мигающие красный и зеленый огни

    Данные, использованные при сборке были модифицированы или не являются родными для приставки. Обратитесь за разъяснениями к тому, кто ставил вам Freeboot

  • Ошибка E71 или E79

    Произошла ошибка при записи из-за бэд блока. Необходимо записать с помощью флешера
