Ремонт LiteOn DG16D2S

Автор: | Опубликовано в Xbox 360 6 комментариев

Даа… Много «умельцев» в России, разные случаи бвают. Но после плохо сделанного MRA Hack, зачастую сложно восстановить привод. Иногда встречаются приводы и после вставки перевернутого питания. Но почти в 80% случаев, привод можно легко восстановить при наличии навыков пайки.





Почти всегда нужно иметь мультиметр или любое другое средство для прозвонки.

Случай 1. Перевернутое питание.

В данном случае чаще всего сгорает резистор R207 и всё, что за ним. В редких случаях, сгорает R204. Более, чем в половине случаев, безвозвратно сгорает драйвер (водитель в переводе с английского) моторчиков привода — вторая по величине микросхема на плате, либо лазер. Так что чинить плату необходимо лишь для снятия ключа, если снять не успели.

Решение проблемы:

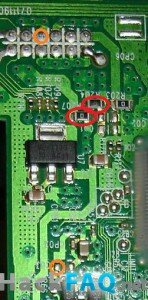

Замыкаем R204 и R207 накоротко (можно капнуть олово, можно проводком), если не помогает — соединить проводком точки, выделенные оранжевым.

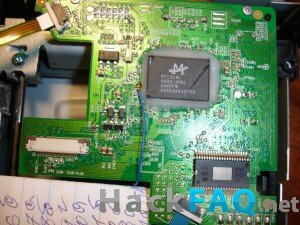

Случай 2. MRA Hack в плохом исполнении.

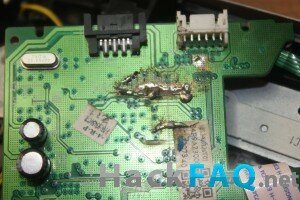

Примеров можно приводить сколько угодно.

Перед началом ремонта, нужно обязательно убрать весь припой с платы (и провода).

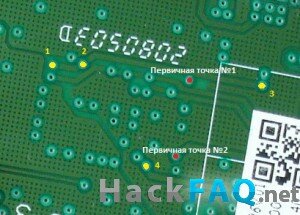

1) Если уцелела хотя бы одна из первичных точек, ведущих к 101 ноге, то достаточно соединить её с этими точками:

Если между какими — либо точками всё ещё цела дорожка, можно паять не к всем, а только к одной из них.

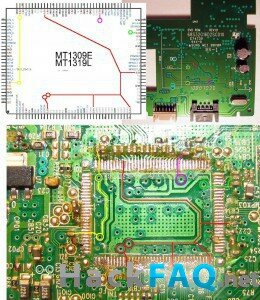

2) Если на плате отсутствуют обе первичные точки, либо одна из точек №1,2,3, придется паять к очень маленьким площадкам:

Смотрим где нет точки, куда она ведёт, где выход на конденсатор и паяемся к той точке. Для тех кто в танке — конденсатор не проводит постоянный ток! Нужно паять именно к внутренней стороне, которая чаще всего под компаундом, придётся поковырять.

После соединения всех точек, на каждой из них в рабочем состоянии привода должно быть 3.3в.

Пример восстановления первичных точек (паяльник у меня не очень, но работает норм всё):



Случай  3. Просто так перестал работать и определяться.

Скорей всего, сдох R204, см. первый случай.



Случай 4. Неудачная прошивка через PMT.

В данном случае, чаще всего перегорают цепи внутри самого процессора, так что на полную починку рассчитывать не удастся. Хотя иногда везёт. В случае, с которым я сталкивался, MPX01 замкнул на массу внутри чипа, в результате чего, чип жутко грелся при включении и в JungleFlasher выдавал статус 52 (не отображаясь в программе)

Статус 52 означает, что такие приводы, скорее всего, удастся ввести в статус 72 и снять ключ!
Это сервис-режим. Если память привода недоступна, идёт подключение к оперативной памяти (52 статус). А если доступна — подключается к флеш памяти.

Для снятия ключа, используйте MRA Hack — по крайней мере, мне удалось снять ключ, хотя я и думал, что проц сдох полностью (даж палец обжёг 🙂 )

В некоторых случаях, после восстановления дорожек, привод начинает нормально работать. В данном случае, считайте, что вам повезло.

Также, привод может заработать, если MPX01 соединить через резистор 200 Ом с 3.3в питанием (у меня не сработало).
