Регулировка лазера привода Xbox 360

Автор: | Опубликовано в Xbox 360 6 комментариев

Со временем, приставка начинает читать диски всё хуже. Здесь я расскажу о простых способах улучшения качества чтения дисков.







Внимание! Если не читаются лишь отдельные диски, то проблема не в лазере! И данные способы могут лишь навредить.

Желательно применять данные способы лишь в крайнем случае, когда ни одна игра не читается и возникает вопрос о замене лазера/привода.

1. Чистка линзы.

Самый простой способ, часто требуется, если приставка стояла в пыльном месте.
Достаточно просто разобрать привод, вытащить внутренности из корпуса и аккуратно! протереть линзу сухой ватной палочкой.
Для разборки привода, достаточно открутить 4 винта внизу, как разобрать приставку — читайте соответствующую статью

Внимание! Переусердствовать не стоит, погнутся проволочки, на которых висит линза!

Чистящие диски лучше не применять, от них пластик может помутнеть или поцарапаться.



2. Регулировка мощности лазера

Для данной операции нужны прямые руки! Рядом с лазером, можно заметить два регулировочных винта — это переменные резисторы.

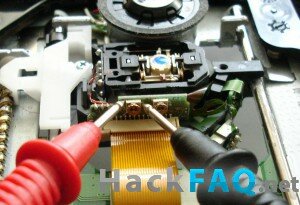

Они регулируют подачу питания на лазеры. Со веменем лазер «садится» и его характеристики ухудшаются. Можно увеличить питание лазера и он еще послужит (хотя и не особо долго). Регулировочных резисторов там два, один на CD, второй на DVD (на плате подписаны первыми буквами). Можно измерить их сопротивления мультиметром (режим — 20 КилоОм)

У меня на первом было 2.01 КОм, на втором — 0.85, резисторы позволяли изменять сопротивление от 0 до 2.15 КОм, на втором — до 1.7 КОм. Вообще, зависит от лазера, потому у вас могут быть другие типы.

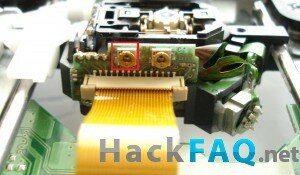

Можно увеличить подачу питания, немного покрутив левый резистор тонкой отверткой градусов на 5 против часовой стрелки (возможно. на некоторых лазерах направление обратное). Это соответствует примерно 10% от исходного сопротивления — обычно этого хватает. Уменьшая сопротивление, как раз увеличим мощность лазера. В редких случаях, приходися увеличивать сопротивление.

Рекомендую пометить изначальное состояние резистора. Иногда, приходится искать идеальное положение, изменяя сопротивление и проверяя на диске. Так что пробуйте, если уже нечего терять.



3. Замена лазерной головки.

Если и регулировка не помогла, остается лишь заменить лазерную головку. Операция несложная, нужно только снять лоток и открутить две направляющие. Можете посмотреть видео:

Внимание! На новых головках установлена защита от статики, нужно убрать каплю олова и разомкнуть три контакта:

Обсуждение статьи на форуме.
