CPU Key по COM

Автор: | Опубликовано в Новости 8 комментариев

В этой статье будет рассказано про ещё один способ получения ключа CPU из XeLL.

Многие знают, что J-runner умеет мониторить COM-порт. Это очень удобно — видеть Xell на компе, даже не подключая XBOX к телевизору (Я просто подключаю компонентный кабель, дабы он загрузился).

И, хотя можно использовать LAN, иногда просто не хочется возиться с настройкой сети. Кроме того, этот способ идеально подходит для сложных случаев «Запустился или завис?» для приставок ревизии corona. В редких случаях, приставка отдает ключ по данному интерфейсу, при этом не отдавая его по сети!

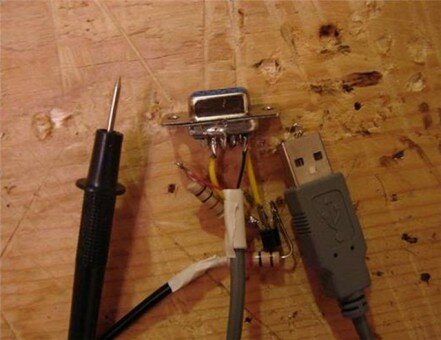

Для данного способа, понадобится RS232 — TTL конвертер. Многие консольщики с ним знакомы уже давно, он представлялся нам в виде трансивера для LiteOn 74850
9b79a518524f

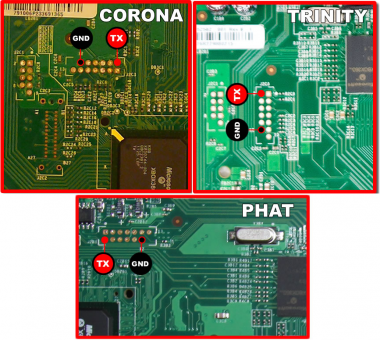

Точки пайки на приставке отмечены на картинках:
cpu_com

Нам понадобятся точки TX и GND. У трансивера TX — это проводок на щуп, GND — минусовой кабель питания или пятый пин COM порта.

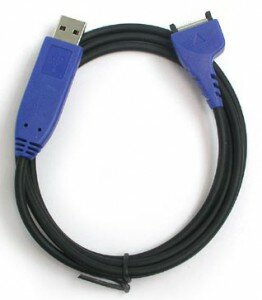

Кроме старого доброго трансивера, существует много телефонных кабелей, которые внутри представляют из себя виртуальный COM-TTL конвертер. Мне попался nokia ca-42.
nokia ca-42

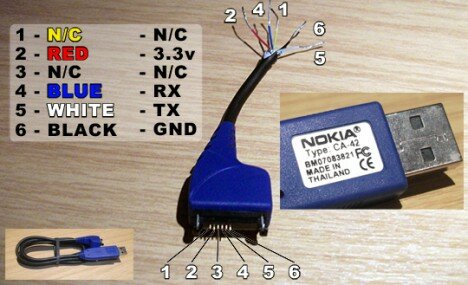

Распиновку можно посмотреть ниже:
ca42pinout

Данный кабель требует внешнего питания 3.3v! Если не заработал, проверьте это. Также, попробуйте поменять Rx и Tx местами.

При подключении подобного кабеля, установятся драйвера виртуального COM порта (обычно, под номером 5). В диспетчере устройств он будет указан под отдельным пунктом. Его можно настроить, указав максимальную скорость работы:
СнимокТИТ

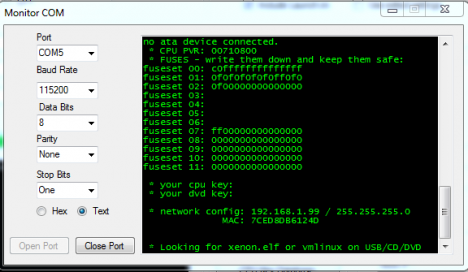

После подпайки, подключения и запуска XeLL, JRunner выдал мне такую картину:
XELL COM_crвыааыв
Ключи процессора затерты намеренно.

В общем, способ не сложен (подпаять всего два проводка) и удобен (не нужно беспокоиться, что ключ опять не снимется, видно зависание XeLL из-за графического ядра и все стадии загрузки). Рекомендую!
