Настройка «нулевого» XCGPU

Автор: | Опубликовано в FAQ Мастерская, Xbox 360, Главная 12 Comments

zero_cpu-mini
Еще полгода назад в Китае появились в продаже абсолютно новые процы для Xbox 360 Slim. Но никто не в курсе, как их устанавливать на приставку, ведь Fuses не прожжены, процы абсолютно нулевые. В общем, я провел детальное расследование и в результате получился целый детектив!



Впервые о существовании таких процессоров я узнал от owod, который безуспешно пытался поставить их на платы и заставить работать (см форум)
Тогда я искренне считал, что заставить работать приставку с таким процессором невозможно.
Представьте моё изумление, когда через некоторое время он мне сообщил, что успешно «прошил» fuses и запустил приставку!
Я не предполагал, что это мне когда-нибудь пригодится, так что узнал минимальные подробности всего процесса. Итак, из полученных сведений:

  • Припаять процессор на матплату Trinity
  • Заменить NAND на 256/512 от Jasper
  • Создать devkit образ и записать его в приставку
  • Использовать 21173.1_Xenon_Recovery.iso для восстановления приставки

В общем-то, всё. Я полагал, этого мне будет достаточно для воспроизведения процесса в будущем. Ниже описаны злоключения, кому не интересно — мотаем в конец и смотрим решение исходной задачки.

Самое интересное началось, когда через три месяца xboyhot попросил меня помочь в схожей проблеме, и я начал усиленно вспоминать суть проблемы. Всё оказалось сложнее, чем я считал. Имевшейся информации реально не хватало, а owod не отвечал (возможно, из-за войны на Украине). Дело осложнял языковой барьер — я не знаю языка урду, а английским мой собеседник владел слабо.

1. Поиск сервисных файлов

Всё-таки это сервисный диск, которого не должно быть в открытом доступе.
Тем не менее, он, а также огромное количество файлов для devkit консолей, нашелся в теме на xbox360iso
Из той темы я скачал не только диск, но и несколько версий софта для восстановления — XDKRecoveryXenon*****.exe, полагая, что они содержат так нужные мне файлы для сборки devkit-образа.

2. Сборка devkit образа.

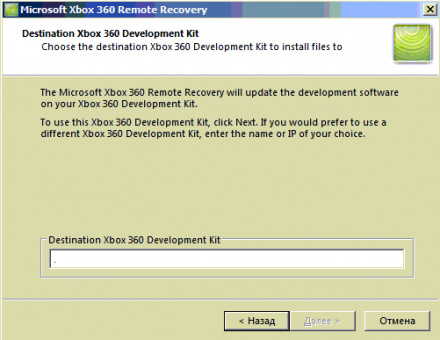

Софт для восстановления при запуске требовал Xbox и не позволял извлечь содержимое:
remote_recovery
Но у меня был архив с файлами бутлоадеров devkit консоли, который прислал мне owod, а ещё он упоминал про rgbuild

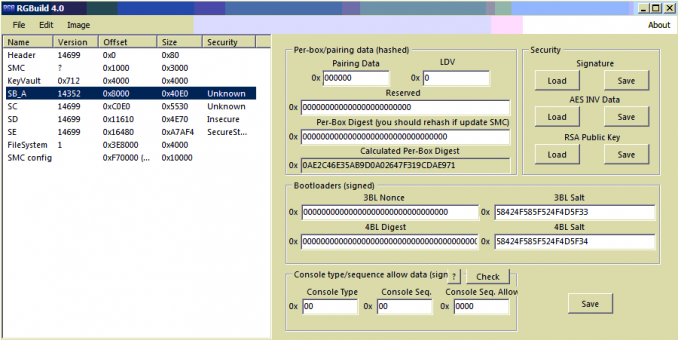

RGbuild представляет собой программу, которая умеет по кусочкам собирать и разбирать образ системы для Xbox 360:
rgbuild
Это было настоящим подарком для меня. Увы, созданные вручную образы не работали (всё проверялось на 16MB консоли)

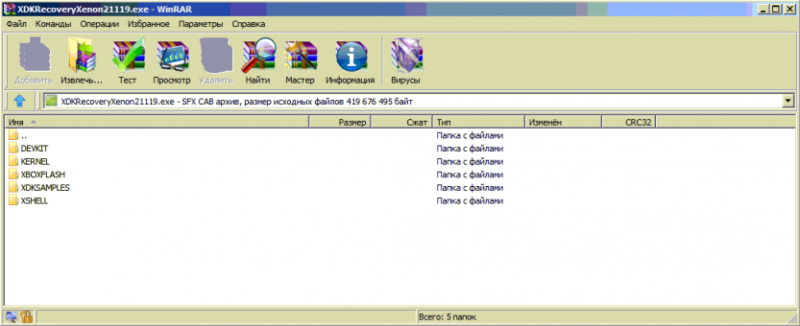

Через некоторое время, я обнаружил, что XDKRecoveryXenon*****.exe можно открыть как архив и достать как загрузчики, так и все системные файлы!
rec_arch

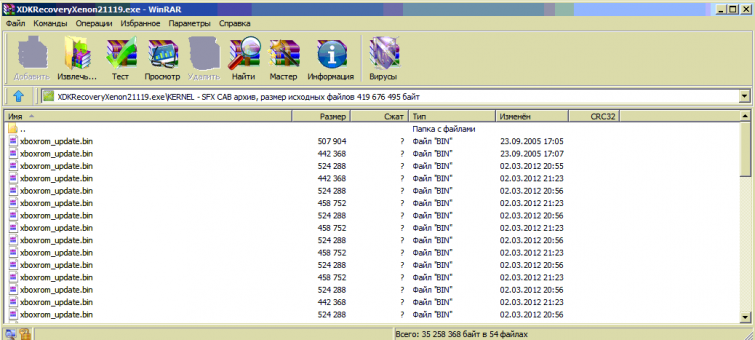

При этом, в «архиве» имелось полсотни различных комбинаций загрузчиков:
rec_arch_krn

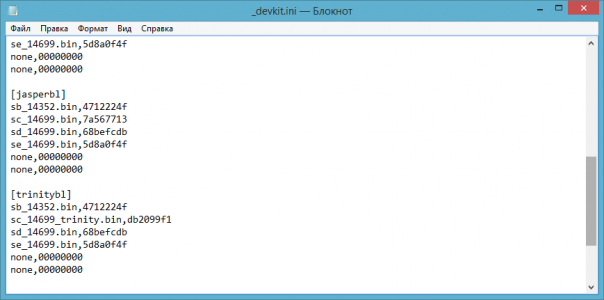

Раз у меня появились системные файлы, настало время проверить сборку через Xebuild. С новыми версиями этой программы, шла папка devkit_sample с списком файлов для сборки внутри:
xe_ds

В общем, содержимое файла я заменил на своё, ведь все файлы у меня были от иной версии системы. Оставалась проблема размера. Xebuild собирал образы размером 64 МБ, а памяти было всего 16. Опытным путем было найдено, что достаточно обрезать образ до 16 МБ и засунуть на свое место smc_config

<далее идёт многочасовое, унылое и безуспешное клепание образов через Xebuild и RGbuild + проверка их на консоли>

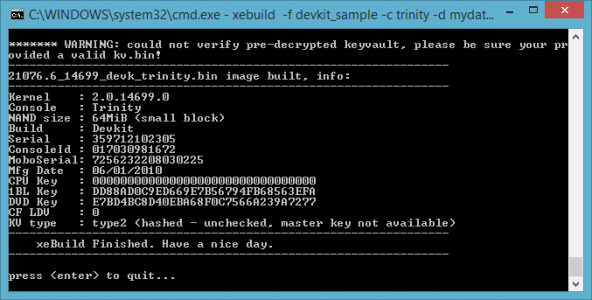

В итоге, я плюнул на всё, нашел именно те файлы, что указаны в том демо-списке xebuild и собрал несколько образов. Пришлось перебрать все 50 загрузчиков, распаковывая их по очереди и проверяя CRC у каждого из файлов. Один из новых образов таки заработал!
xe_built
В дальнейшем оказалось, что обязательно собирать образ с нулевым ключом и загрузчиком SC для trinity, что имеет размер 22 КБ вместо 26 КБ.

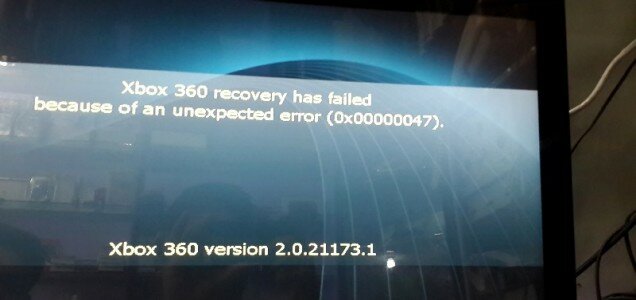

Итак, образ заработал, но любые попытки запуска восстановления приводили к краху:
47_error

После очередной партии различных образов и попыток запуска, выяснилось, что приставке банально не хватает места под системные файлы.

3. Замена NAND на 512 MB

Мало перепаять чип памяти, нужно, чтобы он еще и заработал! Для этого, нужно выставить верный Flashconfig с помощью резисторов.

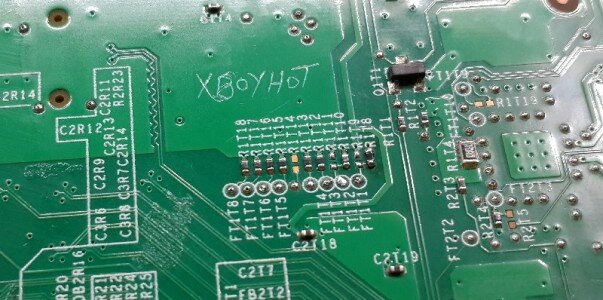

Вот как выглядит настройка Trinity под 512 MB память от джаспера:
res_config

В общем, во время всех тестов имелись две приставки с нулевыми процами, одна с 16МБ памятью, другая с 512МБ. Как я ни собирал образ, вторая приставка лишь пищала и отказывалась включаться. И конфиг меняли, и память — ни один образ, собранный через xebuild или rgbuild не работал.

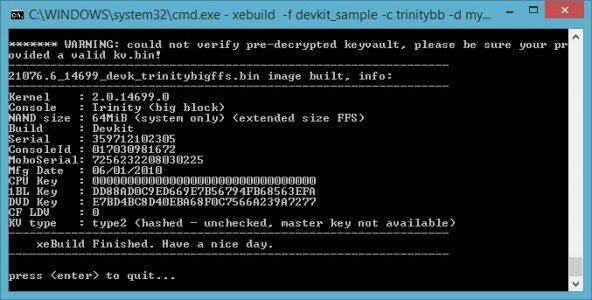

Стало очевидно, что дело в формате памяти — для больших блоков нужен другой формат. Я вспомнил про параметр jasperbb в xebuild и наудачу набрал trinitybb. Удивительно, но образ собрался!
xe_big_built
А дальше, по-прежнему, разочарование — приставка выдала 0020. И опять началась канитель со сборкой образов и их проверкой.

На исходе третьего дня опытов, когда дошло до полностью ручной сборки образа через WinHEX и даже он не заработал, я сдался попросил перепаять 512МБ память на заведомо рабочую консоль и проверить там. До этого работоспособность консоли под вопрос не ставилась, ибо XeLL прекрасно работал.

Вашу ж… Короче, всё сразу заработало, восстановление прошло до конца, fuses прошились, бокс включился. Дело было в нерабочей материнке.

На этом приключения кончились, на приставку вкатили RGH и жила она долго и счастливо.

4. Итоговый алгоритм восстановления приставки (Trinity)

  1. Перепаять чип памяти на 64, 256 или 512 MB
  2. Перепаять калибровочные резисторы в состояние 11110110101
  3. Записать в приставку вот этот образ (или этот очень небольшой образ, но я его не проверял)
  4. Записать вот этот образ на диск (любой — CD, DVD)
  5. Подключить к приставке привод Xbox 360 (любой), вставить диск
  6. Запустить приставку, выползет меню
  7. В меню восстановления выбрать, Devkit или Retail консоль вам нужна
  8. После восстановления, считать NAND (на всякий случай)
  9. Вернуть 16MB чип и резисторы в положение 11110111010
  10. Поставить Freeboot, используя имеющийся образ памяти, либо тупо залив универсальный образ

Можно и не ставить Freeboot, это на ваше усмотрение.

На всякий случай, продублирую на английском

  1. Replace memory with 64, 256 or 512 MB one
  2. Setup config resistors to 11110110101
  3. Write to xbox this image (this image is much smaller, but I didn’t check it)
  4. Burn this ISO to CD or DVD disc
  5. Connect any Xbox DVD-ROM with burned service disc to console.
  6. After powering on, you’ll see recovery menu
  7. There will be «Repair as Retail» and «Repair as Devkit» — choose what you need
  8. Read NAND image after recovery will be finished
  9. Put 16MB back and set config resistors to 11110111010
  10. Setup RGH Freeboot, using dumped NAND image, or just flash ready-to-use freeboot image

В общем, еще одна интересная проблема решена, уверен, это кому-нибудь, да пригодится.
